ZDZN系列

　真空炉 高真空炉 真空热处理炉 说明书

深圳市龙岗区中达电炉厂

深圳市龙岗区宝龙街道龙东社区利好工业园13栋

网址：www.zhongdadl.com     座机：0755-81700696

唐工13798409483手机微信同号





ZDZKN型号规格-------------------------------------

结构简介-----------------------------------------------

设备安装接线-----------------------------------------

设备启动与停止操作---------------------------------

温控表介绍--------------------------------------------

ZDZKN的保养和注意事项-------------------------------

ZDZKN操作过程中的注意事项--------------------

警告-----------------------------------------------------

日常维护和常见故障---------------------------------





谢谢购买中达电炉ZDZKN系列多用快速真空炉真空炉。为防止误操作对电炉的损伤，请在使用前仔细阅读电炉使用说明书。



















ZDZKN规格型号

ZDZN系列（使用温度：30-1700℃依订货温为准，炉膛材料不同）（四周布发热元件，使炉内温度更加均匀。）

深 （L）	宽（W）	高（H）	功率 （KW）	电压 （V）	相位	外型尺寸约 （L×W×H）
400	150	150	24	380	三相	1500×1600×1650
400	200	200	30	380	三相	1600×1680×1700
800	350	350	60	380	三相	3300×2800×2800
900	600	600	120	380	三相	3600×3800×2800
3000	600	600	240	380	三相	4600×3800×3000



系统采用西门子PLC控制器厦门宇电PID程序智能数显温度控制仪2点触摸屏控制，控温表所有功能都能在触摸屏上操作，内置存储，可随意取出在计算机上面打印。所有电器功能控制全通过触摸屏进行控制，所有温度曲线可随时调出来打印和存储。历史数据可保存， 可通过触摸屏进行设定，超温报警、功能有PID自整定、自动恒温、自动计时、超温断电停止加热，采用交流接触器加可控硅移相控制加热，其它电器均采用正规厂家生产电器控制。控制电箱上装有工作指示灯，可显示电炉的工作情况和故障。





















二ZDZKN结构简介

三、设备安装接线

1、打开包装箱，检查设备是否完好，根据装箱单检查附件是否完整。

2、设备放置地点应选择空气流通、无震动、无易燃，易爆气体或高粉尘的场所。

3、请使用与所采购设备相匹配的工作电源电压，加装与炉体工作电流相匹配的空气开关(详见“ZDZK3规格型号”中的额定电压和客户自配空气开关栏)，可靠连接接地保护线，切勿将高电压引入，以免引起仪表和控制线路的损坏。不用时请，关闭电源。

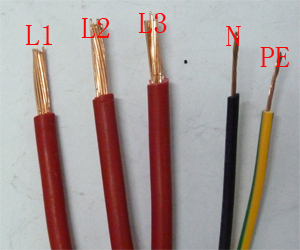

请依电器所 定的规格 (三 相五线制 AC380V)来供应电源 。

电 压 波 动 率 必 须 控 制 在 额 定 值 ±10%。

检 测 三 相 电 源 是 否 缺 相 ， 设 备 不 可 断 相 运 行 。

为 避 免 电 击 意 外 发 生 ， 机 身 绝对 须 装 接 地 线 。 依 电 工 法 规 第 三 条 接 地 法 实施 。

不可将接地 线接至瓦斯管或水管上。



9、 不 可 将 装 有 漏 电 开 关 的 设 备 与 此 装置 电 炉 共 接 用 零 线 ， 否 则 会 引 发 漏 电 开关误动作 ，机器不能 正常工作。

安装完毕应通电试机。

11、安装完毕应通电试机，如通电后打开设备上的电源开关设备没反应，把三条相线任意 两条调换一下位置即可，因为电炉内部控制系统中装有相序保护器。

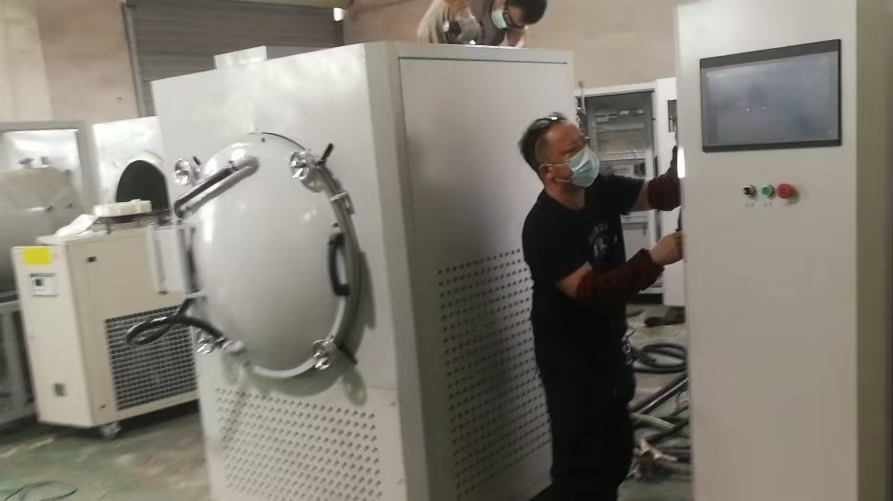

设备启动与停止操作

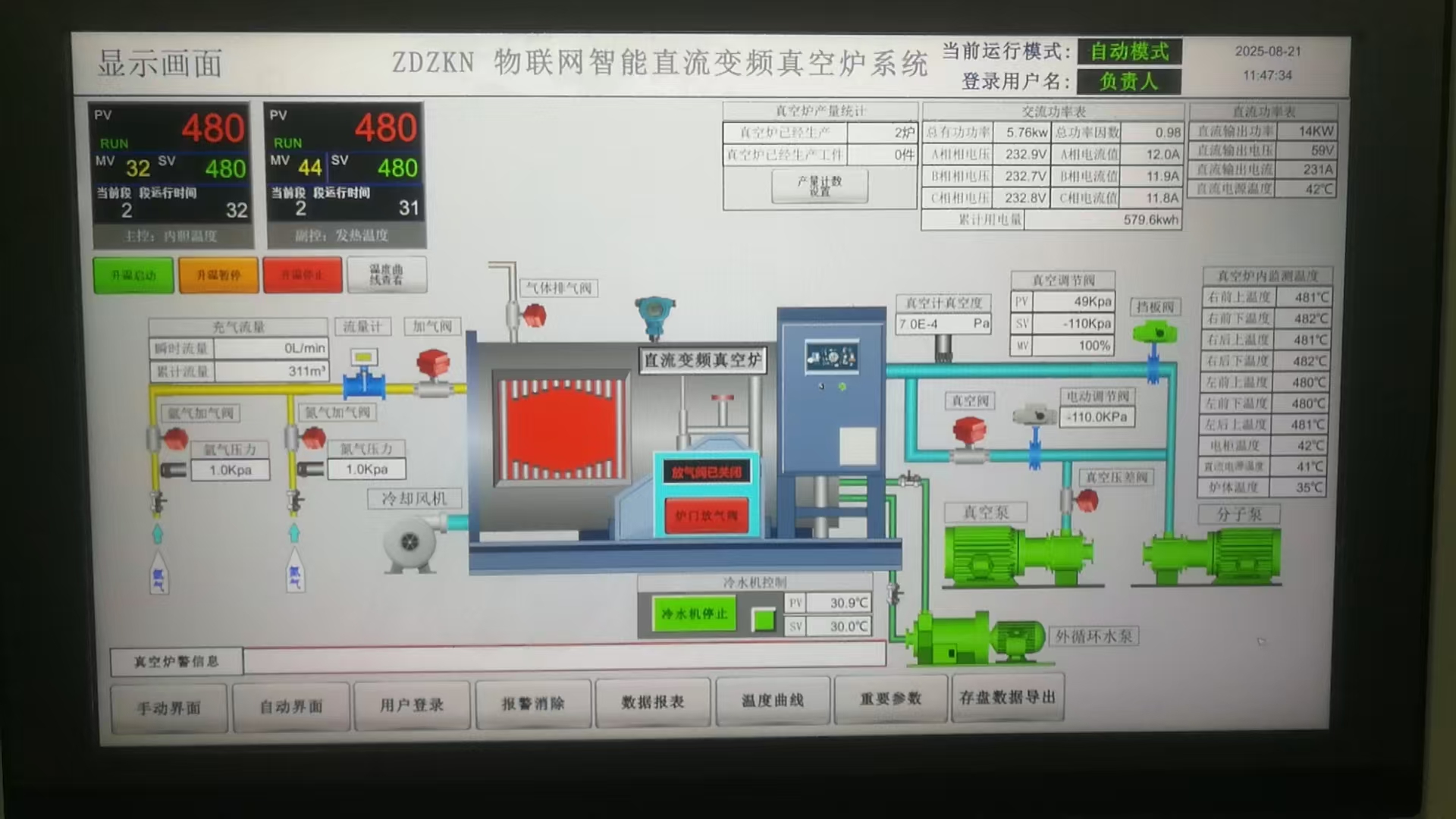

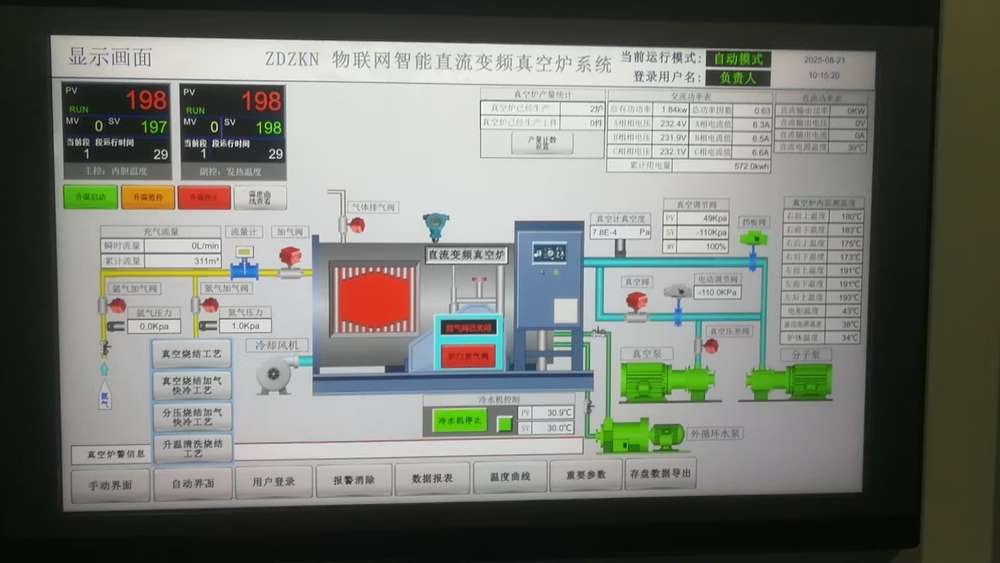

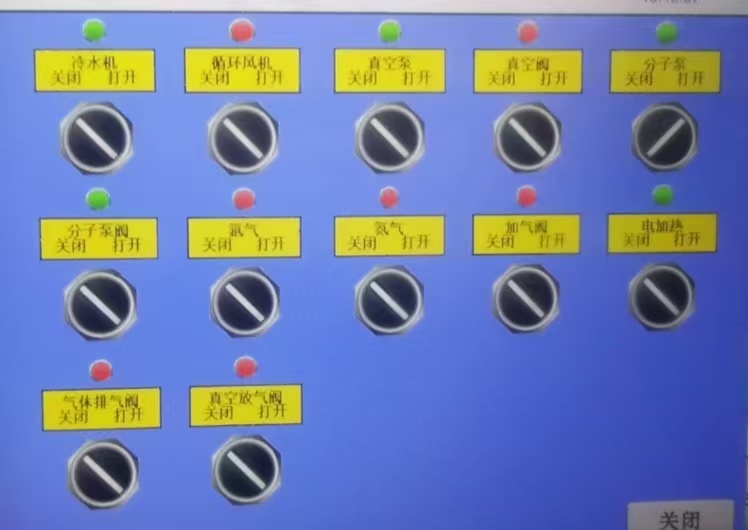

真空炉全自动运行如图示：

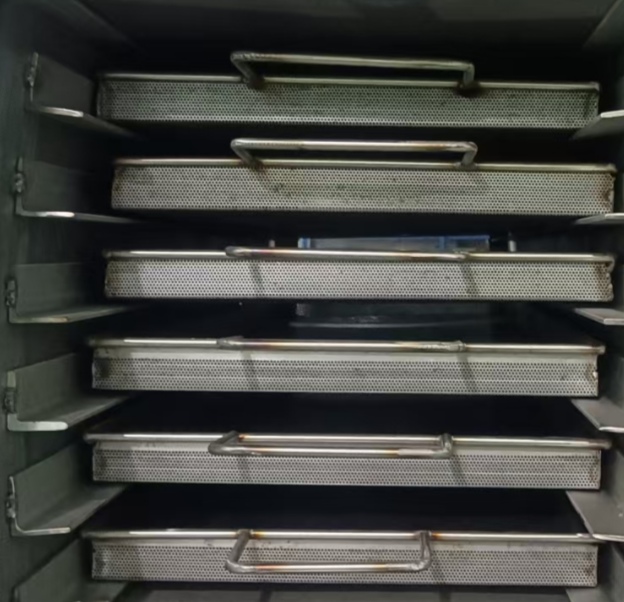

放工件进真空炉内。

关好炉门，紧锁门扣保证其密封性。

打开电源开关，真空计一起上电显示。

按启动．

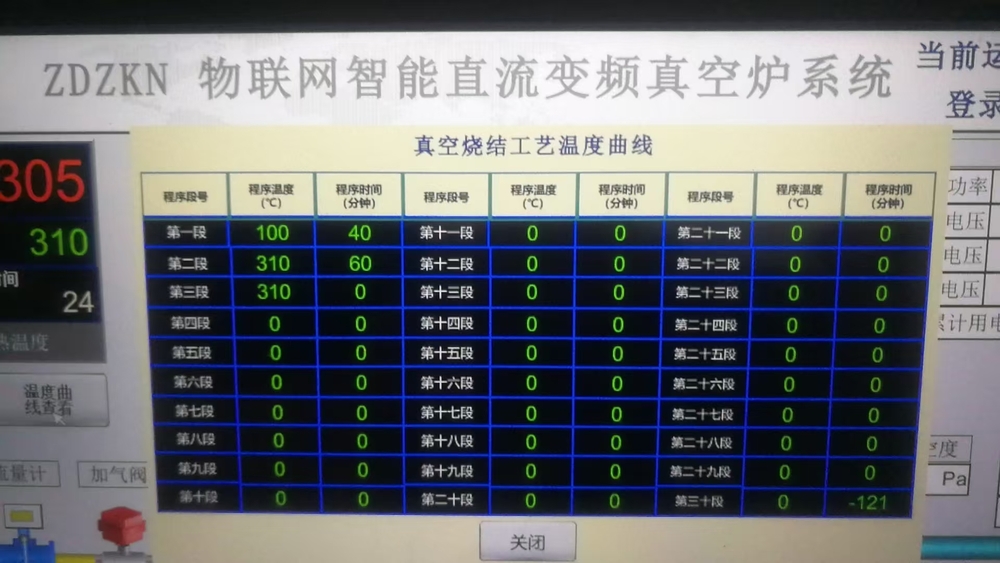

设定触摸屏的温度曲线值（参照触摸屏介绍）。超 温 表 设 置 为 大 于主 控 表 设 定 的 温 度 10℃。（实际使用中因为水温的不同超温表的设定值要适当的调节下）。

５当真空表显示压力为小于 1.0-3帕时，运行升温程序，接着打开加热开关,加热指示灯亮，按主控表设定的温度曲线加热。加热过程中要随时注意水循环系统是否正常，如果有异常比如断水要马上停止加热，等检修好再继续加热。加热程序完成后，电炉会自动停止加热。等到炉内物件冷却到低于 150℃后,先关罗茨泵、再关真空泵。最后关水泵。

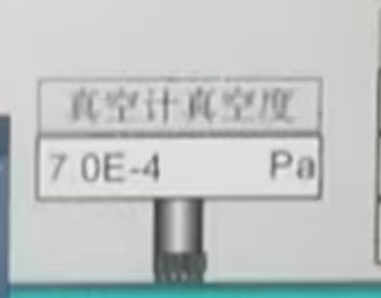

电子数显真空计显示介绍：

显示值=直读数

1.0E5=100000pa

2.0E4=10000pa

3.0E3=1000pa

4.0E2=100pa

5.0E1=50pa

6.0E0=6pa

1.0E-1=-0.1pa

2.0E-2=0.02pa

3.0E-3=0.003pa

4.0E-4=0.0004pa

5.0E-5=0.00005pa

6.0E-6=0.000006pa

7.0E-7=0.0000007pa

例如：６.0E0=6pa。依此类推,

真空炉正确关机顺序如图示：

1、把炉门上的门扣全部松开，呈开启状态;

2、接着开放气阀;

2、接着开门取工件;

5、打开放气阀，往里面加注空气，当炉内压力与大气压力相当时，炉门自动弹开一点点，拉开炉门取出工件。

6、若无特殊情况如不可抗力因素不可在 60℃以下关闭水泵或取工件。

7、如停用请关掉电源开关，或重新操作就按以上流程重复即可。

8、如需使用氮气，先将氮气接进气阀门，再充入氮气，待内部充入氮气后，管道阀需处于关闭状态。

9、长时间不用，请关掉总电源。

（三）水管安装要求（参考图）



a. 水从水桶 → 球阀 →水泵 → 水管道 → 水桶，循环 运作。

b．水管进入水桶无具体要求按美观稳固自定要保证水桶有足够的水和压力，但不要溢出。

c，在使用过程中要注意水温不可超过60℃，如有超过，必须要加大水桶的储水量，或者使用冷却水塔等.

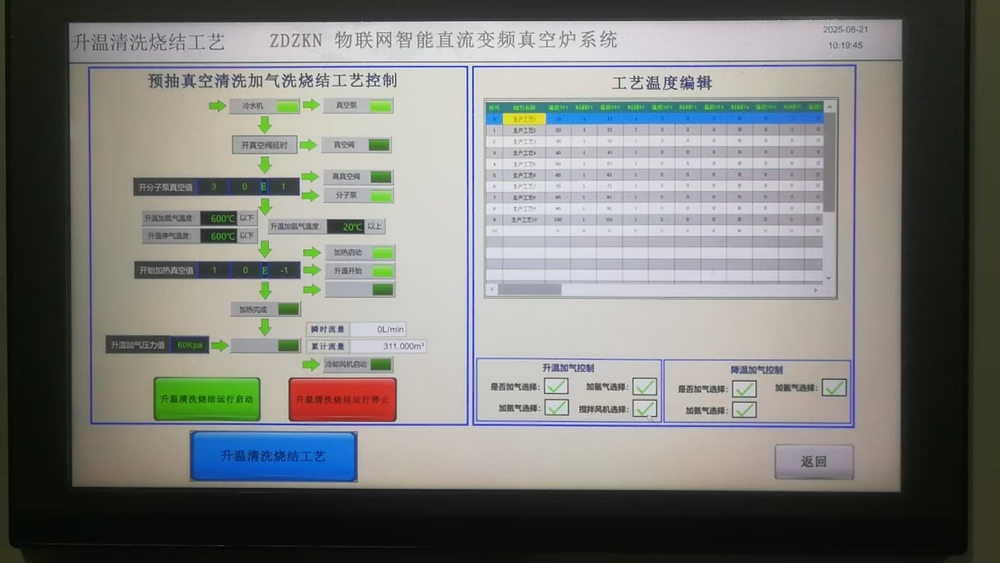

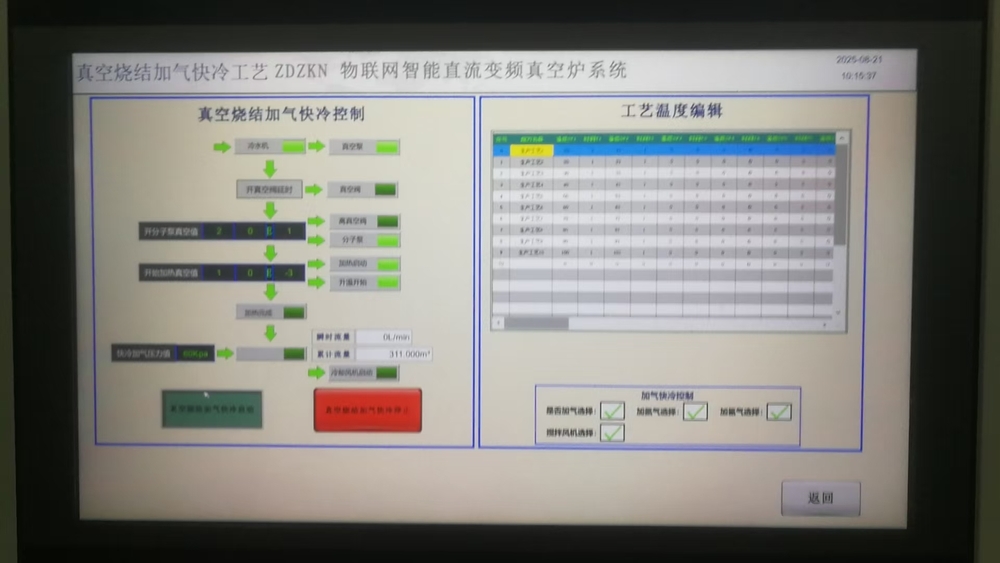

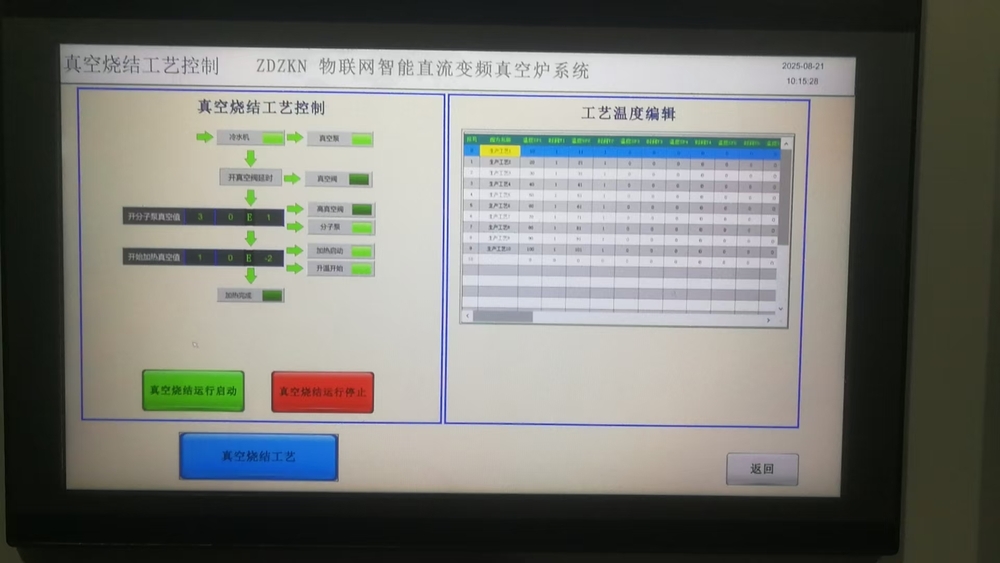

点击程序；

程序更改后，一定要点击保存，下载；



点击　下一工艺

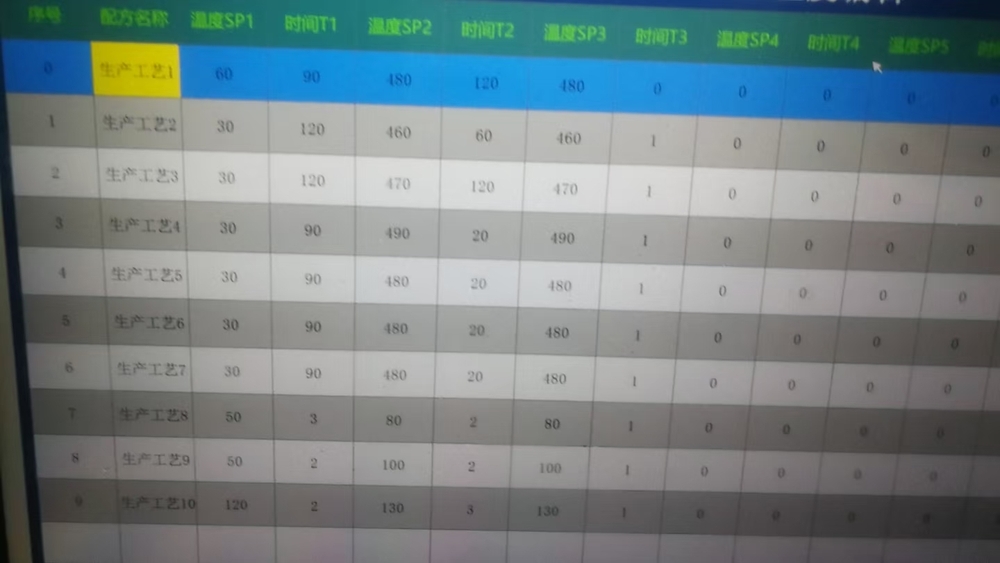

每个工艺可设25个程序10段配方保存可下载．

共４工艺

4、如果ＭＶ显示是0，表示程序未启用。显示100，则是程序启用；启用程序请见下图；



5、点击查看

ZDZKN的保养和注意事项

1．本机器第一次使用时可能会有一点异味或白烟产生，那是因为新产品的关系，电炉烘烤一段时间后会自动消失，不影响本机性能。

2．电炉第一次使用或长期停用后再使用时,关门抽高真空后关机保持真空，必须进行烘炉：250 度烘 4 个小时，400度 4 个小时。烘炉完成后自然冷却到 60 度以下方可打开炉门。

3．电炉运行状态下，必须挂注意高温的标示牌，请不要随意触摸电炉，以免被高温烫伤或触电。

4、请不要在 60℃以上打开电炉的炉门，以免电炉的损坏，如要在高温度打开炉门，请在订购时与厂家联系。

5、请保持电炉的炉膛清洁，以免影响您的产品。

6、真空泵的油 每三个月更换一次 。在三个月内每个星期都要检查，如果油脏了随时更换，少油及时添加。真空炉右侧有门可打开直接查看用油情况。

ZDZKN操作过程中的注意事项



炉门口的密封圈以及炉门上能与密封圈相接触的地方要保持干净，如果脏了可用工业酒精擦拭。

真空泵刚开始启动的时候可能会有轻微的烟雾，是正常的。

抽真空后，炉门门扣在真空度低的时候要再紧一次，因为抽了真空后会有松动。

无特殊情况，不建议在温度大于 40℃的时候停机取工件与关掉电源。

只要使用温度在额定温度内，可以设置任意温度。很重要的一点就是超温表设置为大于主控表设定的温度高出 30℃。升温速率以从室温到 350℃需要一小时为基准。这基础上根据工件的多少，所需温度的大小等其他因素适当来调节升温时间。

水循环系统很重要，开机过程中一定要确保有水流通。

7、每一个月必须检查电炉外部连接电线是否有松脱和接触不良的情况，如有请立即处理，以免损坏发热元件。

8、电炉使用时，炉温不得超过额定温度，以免损坏加热元件和炉膛。禁止向炉内灌注各种可易燃易爆物体及溶解的金属。



八、警告

有操作设定条件之特殊安全性防爆烤炉外 ，绝不可将爆裂物加压容器或可燃物质置于电炉内 ，燃物包括 ：易燃物、氧化物、发火物及易燃气体 。

否则可能会导致爆炸而造成严重的工业灾害。

本炉最高使用温度 850℃ ,严禁超温使用。

可燃物包括：易燃物、氧化物、发火物及易燃气体。

本炉在使用时应有专人看管 。如有意外发生，我厂不负责。

电炉旁边 不得有火源和易燃易爆品。

维修时严禁带电操作，必须切断总电源，方可检修。真空泵视使用频率每两到三个月更换一次油。

真空管道应保持通畅无阻， 管道口边不得有脏物 。

电炉在高温下操作时，应认真小心检查其门是否紧闭，以提高真空度 。

必须接好接地线，依照电工法规第三条接地法实施。

加热时先打开循环水系统才可以加热，否则不能加热，以免损坏元件 。

炉内温度高于 40℃以上时，不能关闭循环水系统 ，炉内温度低于 40℃以下时，才可以关闭循环水系统，否则造成严重直接经济损失，后果自负 。









九、日常维护和常见故障

项    目	内        容	时    间
控制箱及连接线	保持箱内清洁，连接无松动	随 时
电器配电盘	保持配电盘清洁及固定螺丝牢固	每 周
炉内部清洁	每次出炉后内膛擦干净	随 时
真空泵	油脏后抽不出所需真空度时，检查和换油	随 时
进出水泵	检查水位观看水泵是否正常	随 时



故障现象	原因分析	排除方法
上电后无法开机	1、电源不符合规格之要求 2、有可能零线没接上	1、接上符合规格要求之电源 2、将零线接上
温度不受仪表控 制，一直超温	1、加热交流接触器的触头粘合 在一起，无法断开 2、可控硅击穿导通 3、仪表设置不正确	1、更换接触器 2、更换IGBT 3、仔细检查仪表设置，纠正过来
炉体内部温度 不均匀，异常偏高	1、热电偶反应不灵敏 2、温控仪不灵敏，动作失控 3、工件摆放不合理	1、更换热电偶 2、更换控温仪 3、改变工件放法
打 开 加 热 开 关，电源跳闸	1、发热管与炉体短路 2、电源总闸开关容量过小 3、主电源开关盒安装了漏电保 护开关，但接线不正确	1、拆开炉体内部四周，检查发热管 2、更换大容量开关 3、检查线路并更正
真空度达不到	1、炉门密封胶老化，变形 2、真空管道连接处松动 3、真空泵抽气效率降低 4、炉门不密封	1、更换密封胶 2、上紧真空管道，保证密封 3、更换真空泵油 4、清洗炉门，并锁紧门扣



感谢您购买中达电炉产品，如在使用过程序有什么问题

请联系我们售后服务电话及公司。075581700696     13798409483微信同号
